Расчетный коэффициент теплопроводности силикатного кирпича

Теплопроводность кирпича

Современный строительный рынок все чаще пополняют новые материалы, восхищающие потребителя качественным исполнением, улучшенными свойствами, обновленными возможностями. Их преимущества над традиционными бесспорны за счет преобладания сразу нескольких характеристик по многим значимым параметрам.

При появлении новых технологий в строительной индустрии не стоит забывать и хорошо проверенные временем стройматериалы. К примеру, кирпичные материалы во все времена относились к востребованным, и никакие факторы не могут повлиять на уровень их популярности. Из них возведено большинство построек, так как они обладают способностью к противостоянию разным климатическим условиям.

С давних времен до сегодняшнего дня эта строительная продукция выдерживает весомые нагрузки, проходит долгое испытание временем. Прочность, долговечность, экологические свойства, водостойкость, морозоустойчивость, звуко- и теплоизоляционные характеристики относят его к ряду лучших стройматериалов.

Теплопроводность кладки

По ГОСТ 26254 определяют λ для кирпичных и блочных кладок. Для этого действуют следующим образом:

  1. За время наблюдений определяют показания (средние арифметические) для всех термопар и типломеров.
  2. Для поверхностей кладок, которые находятся внутри и снаружи зданий и сооружений, вычисляется средневзвешенная температура по результатам испытаний. Принимается в расчет площадь растворных швов горизонтального и вертикального участков, а также площадь тычкового и ложкового участков.
  3. Определяют для кладки термическое сопротивление.
  4. Коэффициент теплопроводности кладки вычисляется по значению термического сопротивления.

Сопротивление передаче

Требуемое сопротивление теплопередаче

Определим требуемое сопротивление теплопередаче R ˳ᵐᵖжилого здания, например, в Санкт-Петербурге или каком-либо другом районе Северо-Запада с нормальным влажностным режи­мом помещения. При проектировании ограждающих конструкций должны со­блюдаться нормы строительной теплотехники согласно СНиП 11-3-79 «Строительная теплотехника».

Исходя из санитарно-гигиенических и комфортных условий:

Здесь n=1 — коэффициент, принимаемый в зависимости от положения наружной поверхности стены по отношению к наруж­ному воздуху;
tB= 20 O C— расчетная температура внутреннего воздуха со­гласно ТСН 23-340-2003 «Энергетическая эффективность жилых и общественных зданий. Нормативы по энергопотреблению и теплозащите»;
tH= -26 O C— расчетная зимняя температура наружного воз­духа, равная средней температуре наиболее холодной пятидневке с обеспеченностью 0,92;
Dt H =-4 O C — нормативный температурный перепад между тем­пературой внутреннего воздуха и температурой внутренней по­верхности;
aB— коэффициент теплоотдачи внутренней поверхности стены.

Читать еще:  Что делать если после прошивки кирпич

Напомним, что число градусо-суток отопительного периода для Санкт-Петербурга будет ГСОП = 7796 o C /сут.. Здесь, согласно СНиП 23-01-99 «Строительная климатология», z= 220 дней — продолжительность периода со средней су­точной температурой меньше 8 градусов С, а 1,8 С — средняя температура этого периода.

В результате получаем значение сопротивления теплопередаче наружных стен, рассчитанное по предписываемому подходу, — 3,08. Выбирая наибольшее значение, окончательно получаем R ˳ᵐᵖ =3,08 м²*ºС/Вт.

Термическое сопротивление ограждающей конструкции

Требуемое сопротивлениетеплопередаче применительно к рас­сматриваемой конструкции стены будет определять лишь мини­мальную толщину теплоизолирующего газобетонного слоя. Вы­бор проектной толщины слоя должен являться результатом тех­нико-экономических расчетов. При этом подход к таким расчетам зависит от задач инвестора и заказчика-застройщика в инвестиционном проекте строительства здания. Если задача заключается в минимизации себестоимости квадратного метра площади, то тре­буется и минимальная толщина газобетона. Если инвестор и заказчик-застройщик исходят из интересов собственника или пользова­теля жилых помещений, то увеличение толщины газобетона следу­ет рассматривать как инвестиционный проект, направленный на экономию теплопотерь. Для расчетов необходимо задаться вопро­сами внутренней нормы рентабельности, прогнозируемой цены на тепловые ресурсы и многими другими.

Ни первая (относительно простая), ни вторая задача не явля­лись целью вопросами работы. Чтобы показать возможность обе­спечения приемлемых характеристик ограждающей конструкции, выберем толщину газобетонной кладки, исходя из сложившейся практики. Толщину кладки силикатного лицевого пустотелого кир­пича определим по его геометрическими размерам, толщину воз­душной прослойки между кирпичем и газобетоном — технологи­ческой реализуемостью.

Н.И. ВАТИН , д. т. н.,проф., зав. кафедрой «Технология, организация и экономика строительства» инженерно-строительногофакультета ГОУ СПбГПУ,Г.И. ГРИНФЕЛЬД ,начальник отдела техническогоразвития

компании « АЭРОК », О.Н. ОКЛАДНИКОВА , инженер ГОУ СПбГПУ,С.И. ТУЛЬКО , генеральный директор Павловского завода строительных материалов

Расчёт на внецентренное сжатие простенка из силикатного кирпича по нелинейной деформационной модели

Исходные данные

Материал — кирпич силикатный на ц.п. растворе. Марка кирпича М125, марка раствора М100. Расчётное сопротивление кладки сжатию R=20.3943 кгс/см 2 , Rt=0.815773 кгс/см 2 , Ru=2*R=2*20.3943=40.7886 кгс/см 2 , Rtu=2*Rt=2*0.815773=1.631546 кгс/см 2 . Размеры простенка b=100 см, h=38 см. Высота простенка l=290 см. По результатам определения внутренних усилий в сечении простенка возникают следующие усилия: N=16.057 т, изгибающие моменты Мх=0.314 т*м, Му=0 т*м, поперечные силы, Qx=0 т, Qy=0.18 т; Изгибающий момент действует в направлении стороны h.

Читать еще:  Производство кирпича рентабельность бизнеса

Определение деформационных характеристик кладки

Модуль деформации неармированной кладки при сжатии E=α*Ru=750*40.7886=30591.45 кгс/см 2 .

Относительные деформации кладки при сжатии ε=R/E=20.3943/30591.45=0.000667

Относительные деформации для нелинейных расчётов

Определение предельных деформаций при сжатии

Модуль деформации неармированной кладки при растяжении Et=α*Rtu=750*1.631546=1223.6595 кгс/см 2 .

Относительные деформации кладки при растяжении εt=R/E=0.815773/1223.6595=0.0006666667

Относительные деформации для нелинейных расчётов

Определение предельных деформаций при растяжении

Расчёт на внецентренное сжатие в плоскости изгиба

По п.7.7 Расчет внецентренно сжатых неармированных элементов каменных конструкций следует производить по формуле

A=b*h=3800 см 2 — площадь поперечного сечения простенка;

e0x=Mx/N=0.314/16.057=1.955533 см — эксцентриситет расчётной силы N относительно центра тяжести сечения;

ev=0 см — случайный эксцентриситет продольной силы, для несущих стен толщиной 25 см и более не учитывается.

Высота сжатой части сечения hcx=Ac/b=38 см;

Радиус инерции сжатой части сечения icx=0.289*hcx=0.289*38=10.982 см, λcx=l/icx=290/10.982=26.407, φcx=0.91138

αn
750
λn210.95
λi26.4070.91138
λn+1280.9

Коэффициент продольного изгиба: φ1x=(φxcx)/2=(0.91138+0.91138)/2=0.91138

Коэффициент ω=1+(ex+ev)/h=1+(1.955533+0)/38=1.051461 — для кладки из силикатного кирпича

Подставляя данные в формулу прочности простенка, получаем:

Клинкерный кирпич

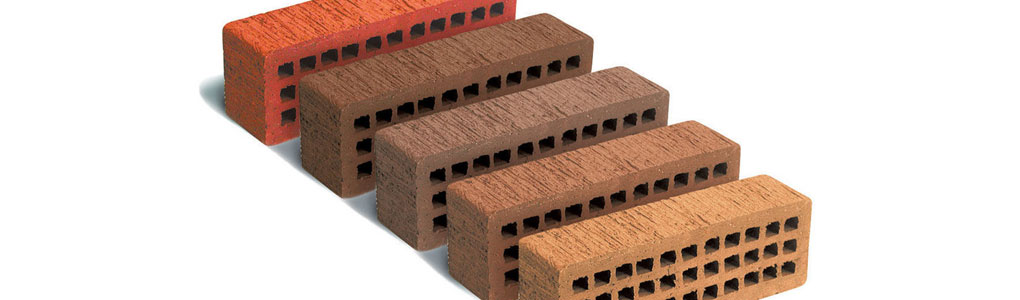

Клинкерный кирпич используется для облицовки фасадов, цоколей, покрытия дорог, улиц и дворов. В качестве преимуществ можно отметить долговечность материла, так как инородным телам очень сложно проникнуть в состав материала, высокую плотность и разнообразие расцветок. Но и есть и минусы — это плохая теплопроводность и высокая цена. Производство кирпича включает в себя процессы прессования сухой красной глины и обжига до спекания.

Клинкерный кирпич имеет плотность 1900–2100 кг/м3, морозостойкость 50–100 циклов, пористость до 5%, коэффициент теплопроводности 1,16 Вт/мС. По прочности выделяют марки от М400 до М1000. Цветовая гамма различна.
